C 언어에서 비트 쉬프트 << 과 >>, ~ 은 내부적으로 shl, shr, not 어셈블리어를 사용한다.
shl <dest> <src>
<dest> = <dest> << <src> 의 의미이다. SHift Left 의 줄임말. 1번 쉬프트 하면 2배 커지고 2번 쉬프트하면 2^2 배 커진다. n 번 쉬프트 하면 2^n 배 커진다.
shl ax, 8
shl eax, clshr <dest> <src>
<dest> = <dest> >> <src> 의 의미이다. SHift Right 의 줄임말. 1번 쉬프트 하면 2배 나눠지고 2번 쉬프트하면 2^2 배 나눠진다. n 번 쉬프트 하면 2^n 배 나눠진다.
shr rcx, 32
shr qword[qNum], cl

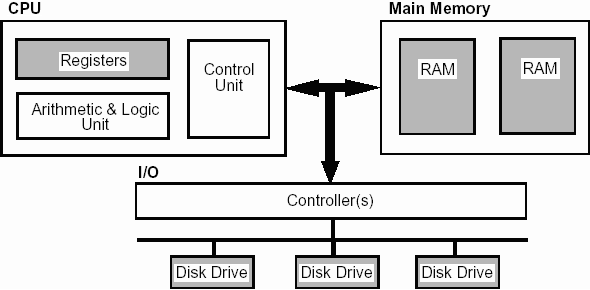

사용자가 프로그램을 실행하면 HDD 또는 SSD 에 저장되어 있던 프로그램의 바이너리가 RAM 으로 복사된다.

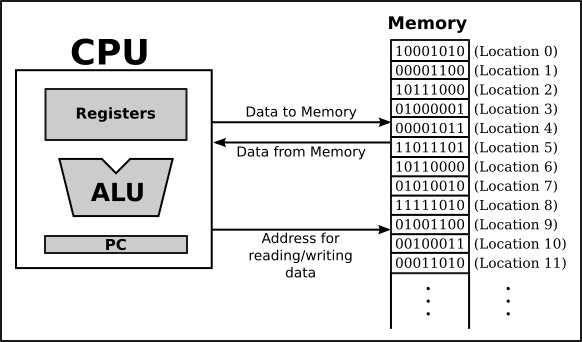

RAM 에 복사된 프로그램을 프로세스라고 부르는데 CPU 는 RAM 에서 이 프로세스를 읽으면서 명령을 수행한다.
현대의 컴퓨터는 프로그램을 HDD 또는 SSD 에서 RAM 으로 로드할 때 가상 메모리 시스템으로 관리한다. 64 비트 시스템에서는 0x0000000000000000 부터 0xffffffffffffffff 까지의 가상 메모리 영역이 하나의 프로세스에 할당된다.
즉 실질적인 물리적 주소를 할당하는 것이 아니라 가상의 메모리 영역을 할당하는 것이다. 프로그램 바이너리가 RAM 에 로드될 때 할당되는 가상 메모리는 두 영역으로 나뉜다. 하나는 커널 영역, 하나는 사용자 영역이다. 커널영역은 커널 관련 메모리가 로드되고 시스템 콜을 통해서만 접근할 수 있다.
사용자 영역은 5 등분되서 로드되는데 스택Stack, 힙Heap, BSS 영역, Data 영역, Text 영역이 그것이다. 스택Stack 에는 함수의 인자, 함수의 리턴 주소값, 지역 변수가 로드된다. 힙Heap 에는 동적 할당 메모리(malloc, new 등) 가 저장된다. BSS 영역과 Data 영역에는 전역변수, static 변수 등이 저장되는데 초기화되지 않았거나 0 으로 초기화된 변수들은 BSS 영역에 저장되고 초기화된 변수들은 Data 영역에 저장된다. Text 영역에는 실행될 어셈블리어들이 저장된다.
위의 그림처럼 가장 낮은 주소부터 Text 영역, Data 영역, BSS 영역, Heap 영역, Stack 영역, 그리고 메인함수의 인자와 환경변수, 가장 높은 주소에 커널 영역이 저장된다. 이 영역들은 모두 가상 메모리 영역이고 주소값도 가상 주소값이다. 게임이든, 문서작업이든, 카카오톡이든 컴퓨터의 어떤 프로그램이라도 이런 식으로 가상 메모리가 할당이 된다.
그리고 그러한 가상 메모리 영역은 위와 같이 적절히 쪼개져서 물리 메모리, 그러니까 실제 메모리에 저장된다. 만약 실제 메모리가 부족할 경우 HDD 또는 SSD 를 사용하게 된다. 가상 메모리를 사용하게 되면 메모리 주소값을 일관되게 사용할 수 있고 만약 RAM 이 부족하면 HDD 또는 SSD 를 사용할 수 있게 된다. 적절히 쪼개진다 는 것이 구체적으로 어떻게 되는 것인지 설명하려면 한 학기가 필요할테니 그만두자. OS 시간 때 배우시길 바랍니다.
// https://github.com/ccss17/test_virt_memory
#include <stdio.h>
#include <stdlib.h>
#include "libkdump.h"
#define R "\033[31m"
#define G "\033[32m"
#define B "\033[34;1m"
#define E "\033[0m"
int data = 5555;
int bss = 0;
int bss2;
void text(){ 1+1 == 2; }
int main(int argc, char * argv[]){
if (argc != 3) {
fputs(R "Please pass TWO arguments...\n" E , stderr);
return 1;
}
static char * data2 = "twice";
int stack = 78;
int stack2 = 23;
int * heap = (int *)malloc(sizeof(int));
int * heap2 = (int *)malloc(sizeof(int));
char * environment_variable = getenv("PATH");
printf("Let's check addresses of each memory section of virtual memory system.\n");
printf(G"Text section " E " : " B "%p\n", text);
printf(G"Data section " E " : " B "%p\n", &data2);
printf(G" " E " : " B "%p\n", &data);
printf(G"BSS section " E " : " B "%p\n", &bss);
printf(G" " E " : " B "%p\n", &bss2);
printf(G"Heap section " E " : " B "%p\n", heap);
printf(G" " E " : " B "%p\n", heap2);
printf(G"Main arg-argc " E " : " B "%p\n", &argc);
printf(G"Stack section " E " : " B "%p\n", &stack);
printf(G" " E " : " B "%p\n", &stack2);
printf(G"Main arg-argv " E " : " B "%p\n", argv);
printf(G" argv[1] " E " : " B "%p\n", argv[1]);
printf(G" argv[2] " E " : " B "%p\n", argv[2]);
printf(G"Env variable " E " : " B "%p\n", environment_variable);
printf(R "These are Virtual Address\n\n"E);
printf("Let's check physical addresses(Real Address)!\n");
void * physical_text = libkdump_virt_to_phys((size_t)text);
if (physical_text == NULL) {
puts(R "If you want to see physical memory address, reexecute with root privileges!"E);
return 1;
}
printf(G"Text section " E " : " B "%p\n", physical_text);
printf(G"Data section " E " : " B "%p\n", libkdump_virt_to_phys((size_t)&data2));
printf(G" " E " : " B "%p\n", libkdump_virt_to_phys((size_t)&data));
printf(G"BSS section " E " : " B "%p\n", libkdump_virt_to_phys((size_t)&bss));
printf(G" " E " : " B "%p\n", libkdump_virt_to_phys((size_t)&bss2));
printf(G"Heap section " E " : " B "%p\n", libkdump_virt_to_phys((size_t)heap));
printf(G" " E " : " B "%p\n", libkdump_virt_to_phys((size_t)heap2));
printf(G"Main arg-argc " E " : " B "%p\n", libkdump_virt_to_phys((size_t)&argc));
printf(G"Stack section " E " : " B "%p\n", libkdump_virt_to_phys((size_t)&stack));
printf(G" " E " : " B "%p\n", libkdump_virt_to_phys((size_t)&stack2));
printf(G"Main argument " E " : " B "%p\n", libkdump_virt_to_phys((size_t)argv));
printf(G" arg-argv " E " : " B "%p\n", libkdump_virt_to_phys((size_t)argv));
printf(G" argv[1] " E " : " B "%p\n", libkdump_virt_to_phys((size_t)argv[1]));
printf(G" argv[2] " E " : " B "%p\n", libkdump_virt_to_phys((size_t)argv[2]));
printf(G"Env variable " E " : " B "%p\n", libkdump_virt_to_phys((size_t)environment_variable));
printf(R "These are real Physical Address\n"E);
return 0;
}위와 같은 간단한 C 프로그램으로 가상 메모리 영역과 물리 메모리 영역을 확인해보자.
git clone https://github.com/ccss17/test_virt_memory
cd test_virt_memory
make
sudo ./check_virtual_memory_structure HELLO WOLRD이러한 명령어로 실습을 해볼 수 있다.
스택 메모리는 LIFO (Last-In, First-Out) 법칙으로 관리된다. 가장 마지막에 들어온 값이 가장 먼저 제거된다. a = {7, 19, 37} 이라는 배열을 생각해보자.
push a[0]
push a[1]
push a[2]
pop a[0]
pop a[1]
pop a[2]그리고 그 배열에 대하여 위와 같은 6개 명령어를 실행시켰다.
그러면 스택은 각각의 6개의 명령어마다 위의 그림과 같이 변하고 배열 a 는 {37, 19, 7} 이 된다. push 로 값이 스택에 저장된 후 pop 으로 스택의 가장 위에 있는 값이 제거 되면서 저장되는 것이다.
push <op>
push 명령어는 전달된 값을 스택에 저장한다. push 는 내부적으로 rsp 레지스터를 사용해서 스택의 최상위 주소를 알아내고 그 주소에 값을 저장하게 된다. 그런데 스택에 (64 비트 메모리 시스템에서는!) 8 바이트 값이 저장되니까 스택이 8 만큼 커졌다. 그래서 rsp 에서 8 을 빼준다. 스택의 최상위 주소를 8 만큼 높혀줘야 하기 때문이다.
그럼 높혀줘야 하는데 8 을 왜 뺄까? 메모리 레이아웃 에서도 확인할 수 있듯이 스택은 높은 주소에서 낮은 주소로 자라기 때문이다. 그래서 스택의 밑바닥을 가르키는 rbp 의 값이 스택의 최상위 주소값을 가르키는 rsp 보다 항상 같거나 크다.
push rax ; rax 의 값을 스택에 저장한다.
push qword [qVal] ; qVal 의 값을 스택에 저장한다. pop <op>
pop 명령어는 스택의 가장 위에 있는 값을 <op> 에 저장하고 스택을 8 만큼 줄여준다. 스택의 가장 위는 rsp 가 가르키고 있으니 결국 rsp 에 있는 값이 가르키는 값을 <op> 에 저장한다는 말이다. 그리고 스택을 줄여주어야 하니 rsp 에 8 을 더해준다.
pop rax
pop qword [qVal] CPU 가 함수를 호출해서 프로그램의 흐름을 바꿀 때 call 명령어를 쓰고 원래 있던 곳으로 되돌아 갈 때 ret 명령어를 사용한다.
int add(int a, int b) { return a + b; }
void main(){
int a = add(1, 2);
printf("%d\n", a);
}C 프로그램은 내부적으로 call 을 사용해서 add 함수로 뛰고 add 함수가 끝나면 ret 명령어로 다시 main 함수로 되돌아오게 된다.
call <location>
call printf
call 0x400421call 이 하는 일은 call 명령어 다음 명령어의 주소값을 스택에 push 하고 <location> 으로 점프하는 것이다.
ret
ret 명령어(return) 는 call 명령어가 스택에 저장해놓은 리턴 주소값을 pop 해서 rip 레지스터에 저장한다. 한 마디로 PC 를 바꿔서 되돌아간다는 말이다.
함수에 인자를 전달할 때 차례대로 rdi, rsi, rdx, rcx, r8, r9 가 사용되고 인자가 7개 이상일 경우 7번째 인자부터는 어쩔 수 없이 레지스터보다 좀 더 느린 메모리를 사용한다. 함수의 반환값은 rax 레지스터에 저장된다.
#include <stdio.h>
int add(int n1, int n2, int n3, int n4, int n5, int n6, int n7) {
int result = n1 + n2 + n3 + n4 + n5 + n6 + n7;
return result;
}
void main() {
int result;
result = add(1, 2, 3, 4, 5, 6, 7);
printf("%d\n", result);
}위의 add 함수의 경우 rdi = 1, rsi = 2, rdx = 3, rcx = 4, r8 = 5, r9 = 6 이 저장되서 전달되고 7 은 메모리에 저장된 채로 전달된다. 그리고 call 명령어가 다음 명령어를 스택에 저장하고 add 함수로 건너 뛴다. add 함수가 끝나면 ret 명령어가 call 이 스택에 저장해놓은 리턴 주소값을 rip 에 저장한다.
함수가 호출 될 때 이전 함수의 스택 베이스 주소를 복원하기 위해서 rbp 를 push 해서 스택에 저장해둔다. 위와 같은 경우 main 함수가 add 함수를 호출하고 있는데 add 함수가 스택을 사용하기 전에 main 함수에서 사용하던 스택 베이스 주소, 즉 rbp 에 있던 값을 스택에 저장해서 main 함수의 스택을 복원해야 할 때를 대비한다.
push rbp ; 이전에 있던 함수의 rbp 를 스택에 저장
mov rbp, rsp ; 스택의 베이스 주소를 스택의 탑 주소와 같게 만듦. 이 시점에서 스택의 크기는 최소 단위 8 바이트가 됨
sub rsp, 0x60 ; 스택의 크기를 0x60 만큼 늘려줌 그래서 일반적인 함수는 위와 같은 어셈블리 코드로 시작된다.
leave
ret함수가 일을 다 마치고 원래의 함수로 되돌아 가야 할 때는 위와 같은 어셈블리 코드로 늘려 놓은 스택을 되돌린 후 이전 함수의 rbp 를 복원한다. 늘려진 스택을 줄이고 원래 함수의 스택 베이스 주소를 복원하는 용도로 leave 명령어가 사용된다. leave 명령어는 다음의 코드와 같은 기능을 한다.
mov rsp, rbp ; rsp 에 rbp 를 대입해서 늘어난 스택을 다시 크기가 최소 단위인 8 바이트 스택으로 만든다.
pop rbp ; pop 명령으로 그곳에 남아있던 원래의 함수의 스택 베이스 주소를 rbp 에 복원시킨다. 64 비트 시스템에서는 위와 같이 레지스터로 함수의 인자를 전달하지만 32 비트 시스템에서는 스택을 사용해서 함수의 인자를 전달한다. 그래서 file 명령어 등을 통해서 디버깅을 할 때 64 비트용 프로그램인지 32비트용 프로그램인지 확인해야 한다. 만약 32 비트 용 프로그램이라면 다음과 같은 출력을 볼 수 있다.
$ file crackme0x00a
crackme0x00a: ELF 32-bit LSB executable, Intel 80386, version 1 (SYSV), dynamically linked, interpreter /lib/ld-, for GNU/Linux 2.6.15, BuildID[sha1]=a01d6d16a59c7f0d7ec00ab5454eed2eb22bd20d, not stripped반면 64 비트용 프로그램이라면 다음과 같은 출력이 나타난다.
$ file test64
test64: ELF 64-bit LSB shared object, x86-64, version 1 (SYSV), dynamically linked, interpreter /lib64/l, for GNU/Linux 3.2.0, BuildID[sha1]=95a71c9bbc3786b1fd05f214d63bce1fc7b3262b, not stripped32 비트 시스템에서는 인자를 차례대로 esp, esp+4, esp+8, ..., esp+4n 의 위치에 저장한 후 call 명령어로 함수를 호출한다. 그리고 반환값을 eax 에 저장한다.
#include <stdio.h>
int add(int n1, int n2, int n3, int n4, int n5, int n6, int n7) {
int result = n1 + n2 + n3 + n4 + n5 + n6 + n7;
return result;
}
void main() {
int result;
result = add(1, 2, 3, 4, 5, 6, 7);
printf("%d\n", result);
}이 프로그램을 다시 살펴보자. 이 프로그램을 다음 명령어를 참고해서 32 비트 전용 프로그램으로 컴파일 해보자.
$ gcc test.c -m32 -o test
$ file test-m32 옵션을 붙혀주면 32 비트용 프로그램으로 컴파일 되는데
test <op1> <op2>
test 명령어는 <op1> 과 <op2> 의 AND 연산 결과가 0 일 때 FLAG 레지스터의 Zero Flag, 즉 ZF 를 True 로 세팅한다. 그리고 je 명령어는 ZF 가 True 로 세팅되어 있을 때 점프한다. 그래서 je 명령어는 jump-if-zero 와도 같은 말이다.
cmp 명령어는 두 값을 비교한다고 이해했는데 실제로는 cmp <op1> <op2> 는 에서 를 빼서 결과값이 0 이면 FLAG 레지스터의 ZF 를 True 로 세팅한다. 그래서 이후에 je 명령어가 FLAG 레지스터의 ZF 플래그가 True 로 세팅되어 있으면 점프하게 되고 세팅되어 있지 않으면 점프하지 않는다.
반대로 jne 을 jump-if-not-zero 와도 같다고 이해하면 된다.
test eax, eax
je <locatoin>그래서 위와 같은 어셈블리어가 있을 때 eax 가 0 이 아니라면 eax 와 eax 의 AND 연산 결과는 0 이 아니다. 따라서 FLAG 레지스터의 ZF 플래그가 세팅되지 않을 것이고 je 는 점프하지 않는다. 한 마디로 eax 가 0 일 때 점프하라는 의미이다.
sete <reg>
sete 명령어는 ZF (Zero Flag) 가 세팅되어 있다면 <reg> 를 1 로 만들고 그렇지 않으면 0 으로 만든다.
http://www.jegerlehner.ch/intel/IntelCodeTable.pdf
이렇게 핵심 어셈블리어를 이해해보았기 때문에 나머지 어셈블리어도 스스로 충분히 이해할 수 있을 것이다. 모르는 어셈블리어가 나오면 구글에 검색해보아도 되고 위의 레퍼런스를 참고해도 된다.
-
HW-3.md 파일의 지시를 따르는 것이 과제이다. (발표를 하며 설명을 할 수 있어야 합니다)
-
과제 파일은 HW-3 디렉토리에 만들어야 한다.
-
과제 파일이 완성되면 다음 명령어를 참고하여 완성된 과제를 푸쉬한다.
cd /path/to/security
git add .
git commit -m "complete HW-3"
git push -u origin master- 마지막으로
pull requests를 한다.
