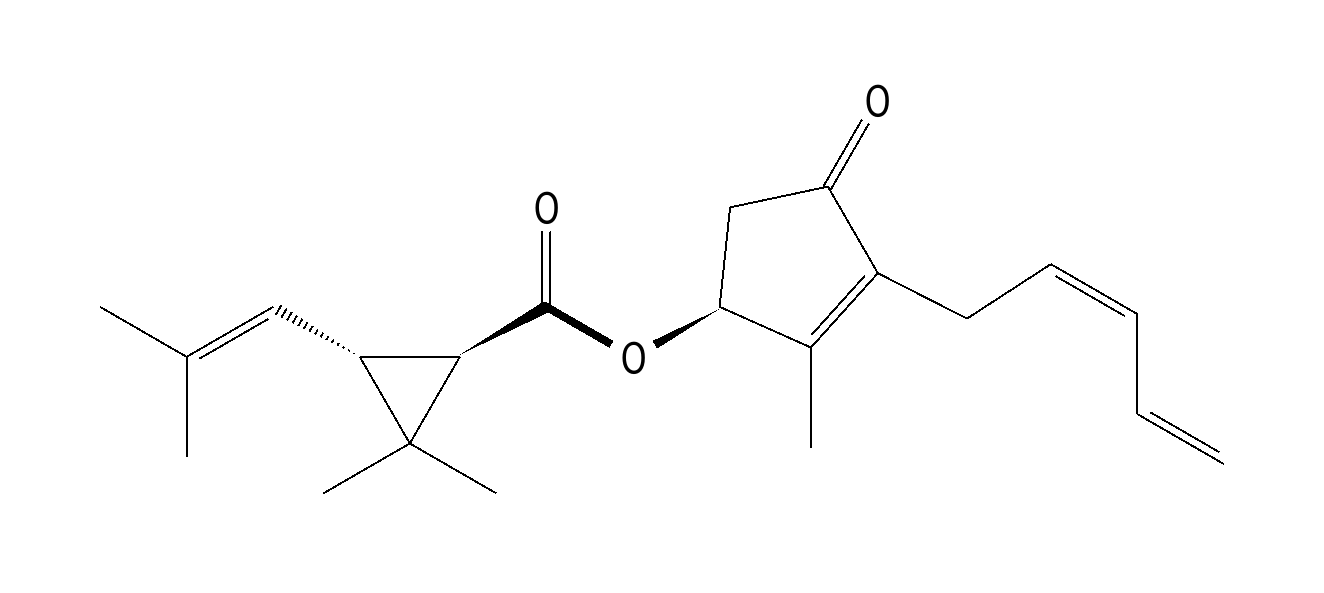

全ての操作をキーボード上で完結できる構造式描画ソフト
データファイルの都合でsrcから実行してください

chemdraft1.mp4

キーバインド一覧

原子選択モード

原子追加

h : 水素
b : ホウ素
c : 炭素
n : 窒素
o : 酸素
f : フッ素
p : リン
s : 硫黄
k : カリウム

t : テキストのダミー元素追加（入力モードへ移行）
\ : ショートカットのない元素の追加（入力モード移行）

移動（フォーカスのある状態で）

ctrl+h : 左
ctrl+j : 下
ctrl+k : 上
ctrl+l : 右

その他

x : 原子削除
ctrl+m : 広域移動モードへ移行
ctrl+b : フォーカス中の原子と接続する結合（あれば）にフォーカスして結合選択モードに移行
ctrl+p : フォーカス中の原子があればそれに継続フォーカスを与える
ctrl+c : フォーカス中の原子と継続フォーカス中の原子があれば、その間に結合をつくる
ctrl+s : 一時保存
ctrl+z : 一時保存した時点に戻る
ctrl+y : 進む
ctrl+n : 名前を付けて保存（入力モード移行、まだ名前のチェック機能はない）
ctrl+i : 画像として保存（透過png)
shift+; : 原子の価数を+1する
shift+- : 原子の価数を-1する

結合選択モード

結合変更

s : 単結合
f : 前面単結合
b : 背面単結合
w : 太めの単結合
d : 二重結合（C-C二重結合用の単結合の横に短くもう一本あるタイプ）
c : 中心から対称に二本結合があるタイプの二重結合
t : 三重結合
h : 結合を不可視化

r : 結合反転（前面単結合や二重結合の向きを反転する）

結合回転

shift+; : 反時計回りに15°回転
shift+- : 時計回りに15°回転

その他

n : 反時計回りに一番近い結合を選択
p : 時計回りに一番近い結合を選択
m : 回転などの中心となる原子を結合の反対に変更する
x : 結合削除
alt+o : 結合を基準に反時計回りの正多角形になるよう環の最適化
ctrl+e : 原子選択モードへ移行

入力モード

アルファベット、数字、スペース、'（シングルクォーテーション）が入力可
enter : 入力確定
ctrl+[ : キャンセル
スペースは区切り用

• CO₃²⁺とCO³²⁺などを区別する用

'は結合位置の表示用

• 'COOHとすればCに結合する
• HCO'OとすればOに結合する
• 'がなければ先頭に結合

同位体の入力はできません

広域移動モード

移動

ctrl+h : 左
ctrl+j : 下
ctrl+k : 上
ctrl+l : 右

検索範囲変更

ctrl+s : 範囲を1/4にする（左上の四角）
ctrl+m : 範囲を4倍する

その他

enter : 検索範囲内の原子があれば、（適当に一つ選択して）それにフォーカスし、原子選択モードへ移行
ctrl+[ : キャンセル

まだできないこと/注意

反応式描画

構造式描画部分

簡略記法で一部の水素を表示

• ダミー元素でHと入力してください

第四周期以降の元素

• 面倒なのでまだありません
• ヨウ素くらいは入れるかもしれませんが、全元素つくるのは全体が完成してからにします
• ダミー元素を使ってください

undo/redo

• auto saveはありません
• 前回保存してから変更がなかったとしても、ひとつ前のセーブポイントに戻ります
  • つまり一回戻っただけでは変化しません
• undo-redo, redo-undoの際は2回押してください
  • undo-redo : ctrl+z -> ctrl+y -> ctrl+y
  • これは仕様がしっかり決まったら直すかもしれません
