tuya ble sdk介绍

总体描述

TUYA BLE SDK主要封装了和涂鸦智能手机APP之间的通信协议以及实现了简易事件调度机制，使用该SDK的设备无须关心具体的通信协议实现细节，通过调用SDK提供的API和Call Back即可与APP互联互通。

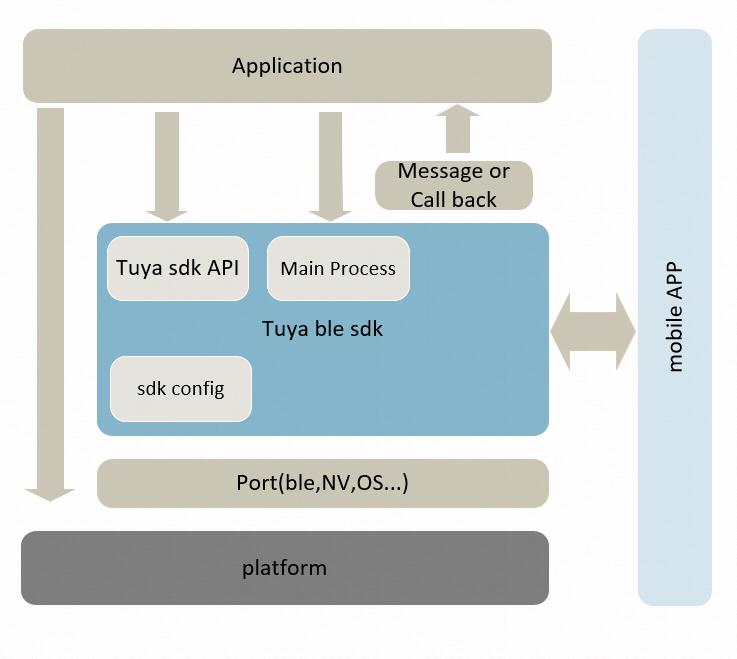

系统架构

模块介绍

• Platform： 所使用的芯片平台，芯片+协议栈由芯片公司维护。

• Port：TUYA BLE SDK所需要的接口抽象，需要用户根据具体的芯片平台移植实现。

• Tuya ble sdk：sdk封装了涂鸦ble通信协议，提供构建涂鸦ble应用所需的服务接口。

• Application：基于tuya ble sdk构建的应用。

• Tuya ble sdk API：SDK提供相关API用于设备实现BLE相关的管理、通信等，如果使用OS，API的调用将采用基于消息的异步机制，API的执行结果将会以message或者call back的方式通知给设备的application，如果是非OS，API的返回值即为执行结果。

• Sdk config：SDK可裁剪可配置，通过config文件中的宏定义操作，例如配置SDK适用于多协议设备的通用配网模式，蓝牙单点设备、基于ECDH秘钥协商加密模式、是否使用OS等。

• Main process function： 为SDK的主引擎，设备application需要一直调用，如果platform基于OS，SDK会基于port层提供的OS相关api自动创建一个任务用于执行Main process function，如果是非OS平台，需要设备application循环调用。

• Message or Call Back： SDK通过message或者设备app注册的call back函数向设备APP发送数据（状态、数据等）。

OS支持

TUYA BLE SDK可运行在基于RTOS的芯片平台下（linux暂不支持）。如果使用RTOS，API的调用将采用基于消息的异步机制，初始化SDK时，SDK将会根据tuya_ble_config.h文件的相关配置自动创建一个任务或者使用用户提供的task用于处理SDK的核心逻辑，同时自动创建一个消息队列或者使用移植的消息队列用于接收API的执行请求，API的执行结果也将会以message的方式通知给设备的application，所以用户application需要创建一个消息队列并在调用tuya_ble_sdk_init()后调用tuya_ble_callback_queue_register()将消息队列注册至SDK中。

事件队列

先进先出，用于缓存设备application以及platform层发送来消息事件（api调用、ble底层数据接收等），Main process function模块循环查询消息队列并取出处理。

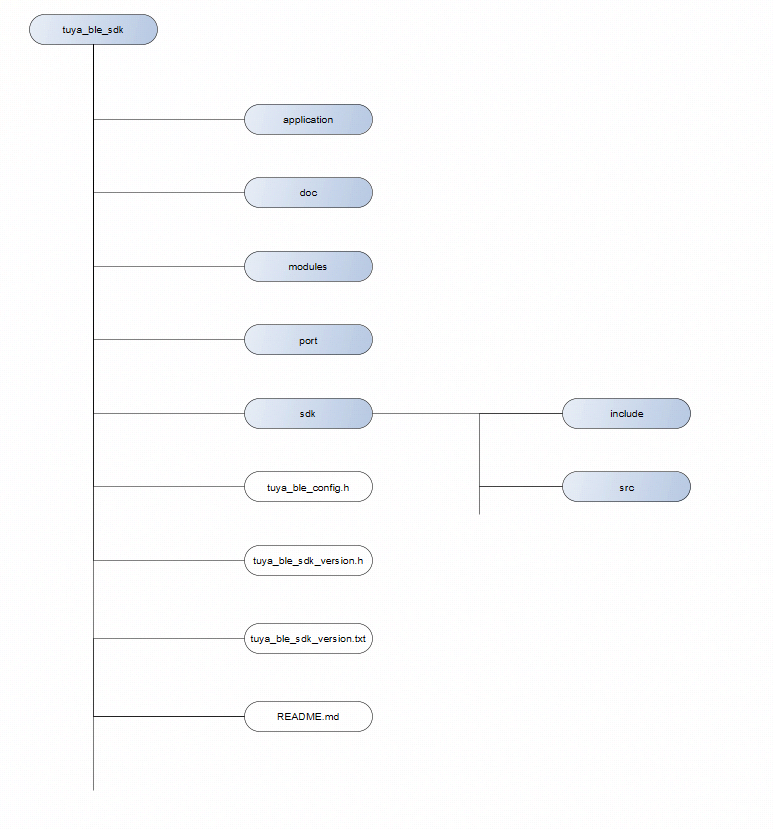

SDK目录

• Application： 存放sdk提供的各应用示例demo。
• doc： 说明文档。
• modules： 功能抽象模块。
• port： 各平台移植代码。
• sdk： tuya ble sdk核心代码。
• tuya_ble_config.h： ble sdk配置文件。
• tuya_ble_sdk_version.h： sdk版本.h文件。
• tuya_ble_sdk_version.txt： sdk版本说明文件。

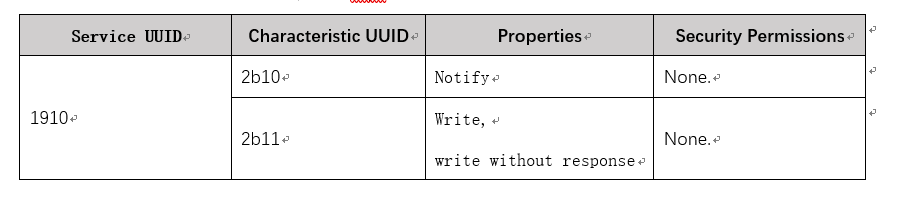

TUYA BLE SERVICE

Tuya ble sdk不提供初始化service相关接口，Application需要在初始化sdk前实现下图所定义的sevice characteristics，否则sdk将不能正常工作。

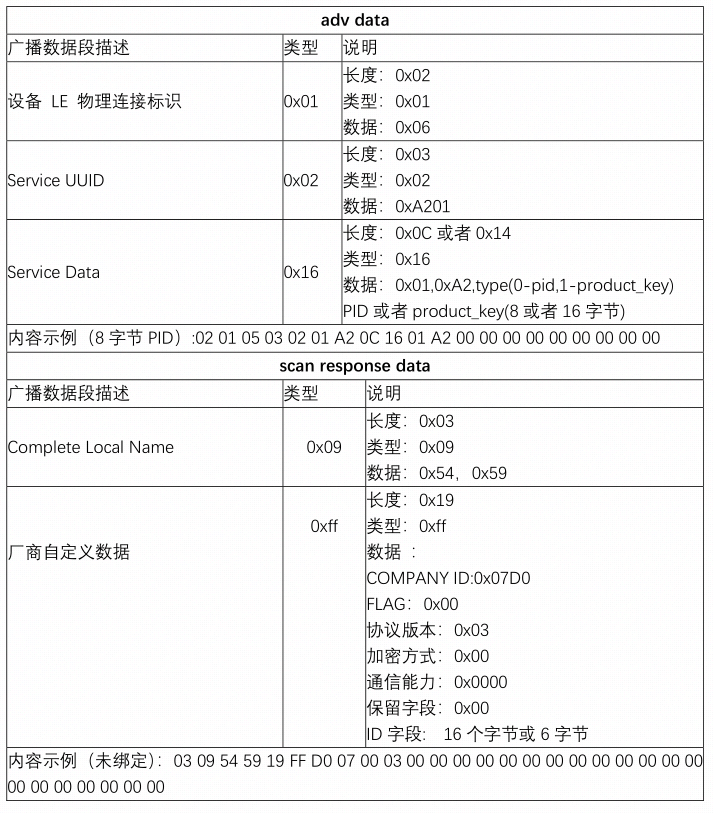

TUYA BLE 广播数据格式

sdk在初始化时会自动更新广播内容，但是为了保证多平台兼容性，Application在初始化tuya ble sdk之前的初始广播内容应按照下图所示的格式：

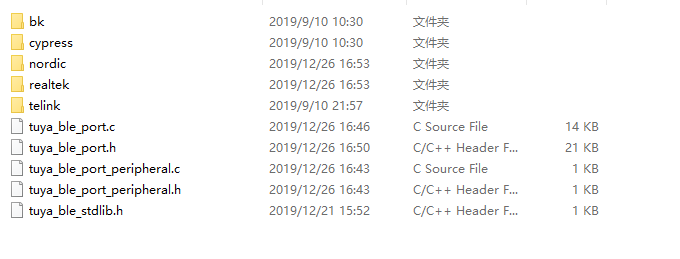

PORT

如下图所示，tuya_ble_port.h和tuya_ble_port_peripheral.h里定义的所有接口都需要用户根据具体的芯片平台移植实现，如果用户平台是非OS的，OS相关接口不需要实现。tuya_ble_port.c和tuya_ble_port_peripheral.c是对tuya_ble_port.h和tuya_ble_port_peripheral.h所定义接口的弱实现，用户不能在该文件里实现具体的平台接口，应该新建一个c文件，例如新建一个tuya_ble_port_nrf52832.c文件。以平台名字命令的文件里是sdk已经适配移植好的平台实现，用户可以直接使用。
