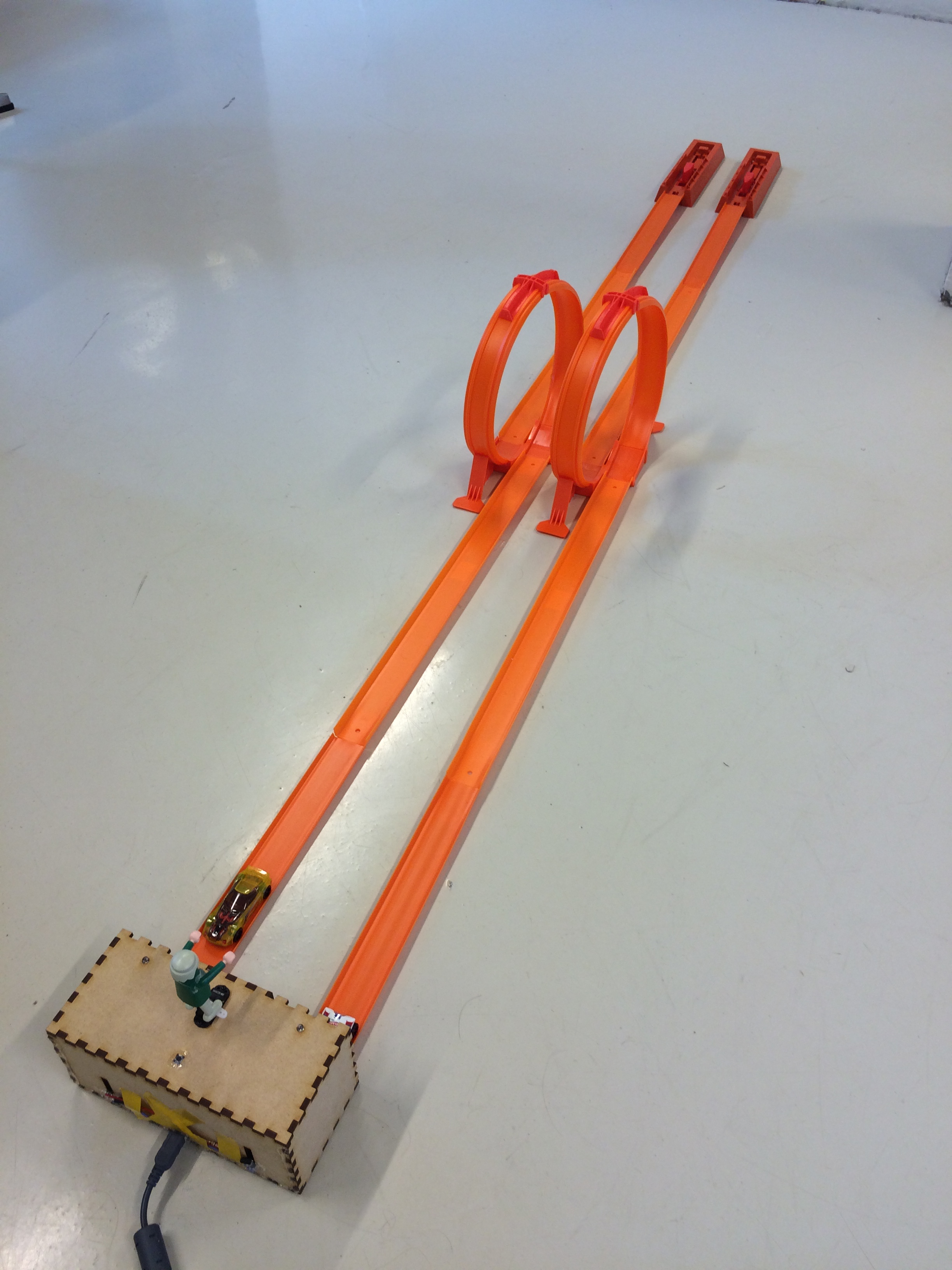

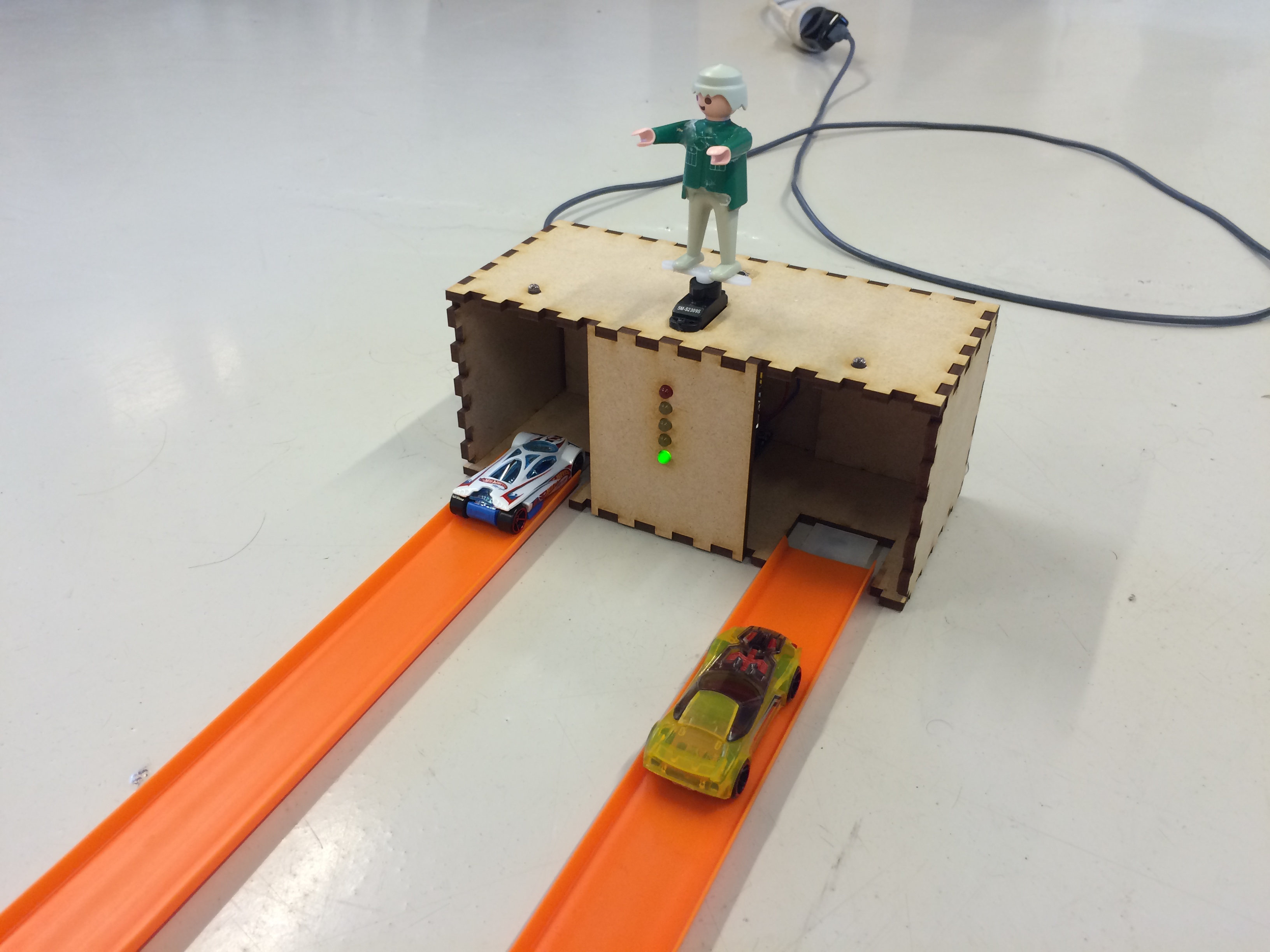

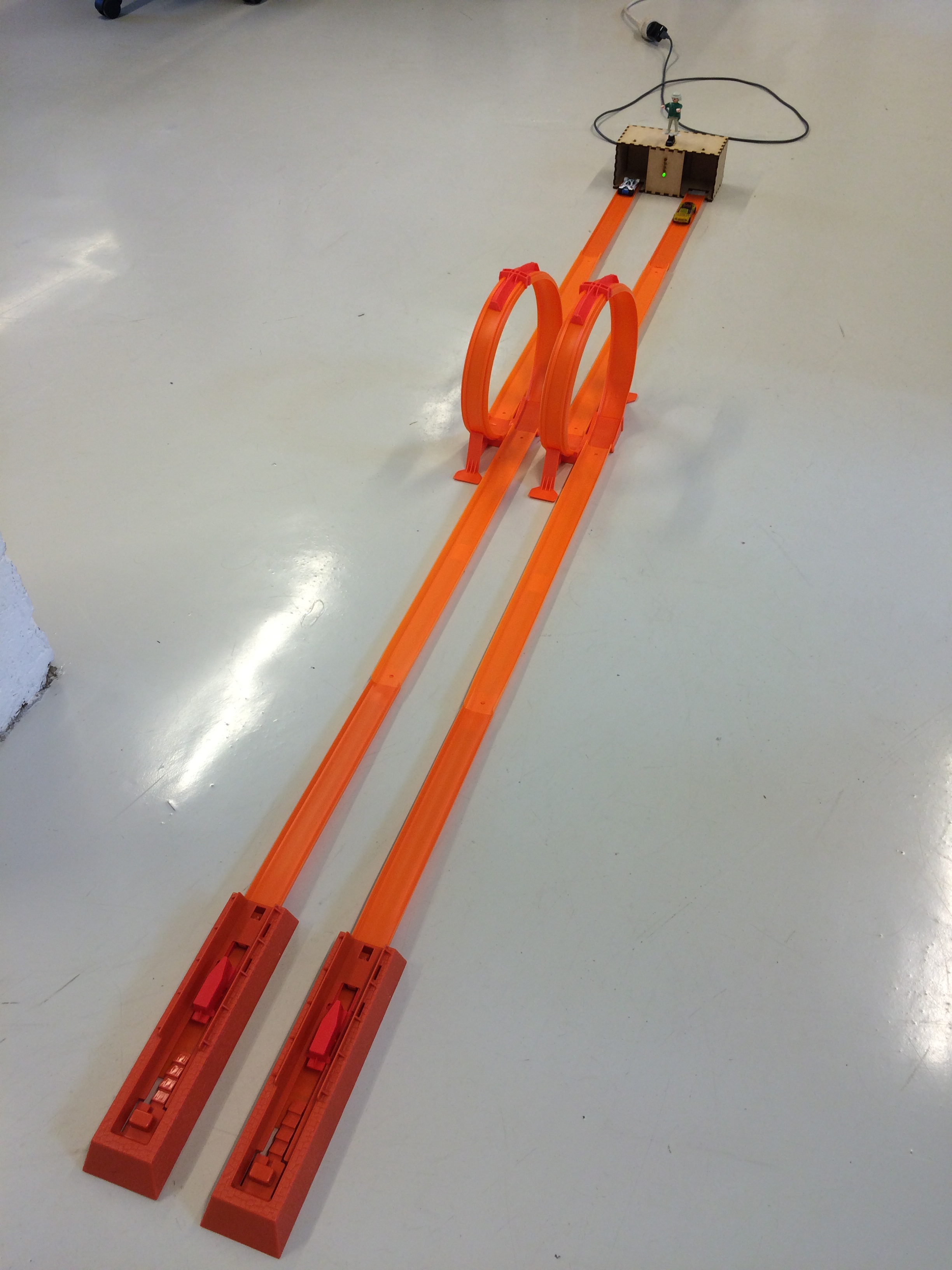

Een poortje met startlichten, waar de raceauto's in rijden en dat bepaalt wie de winnaar is.

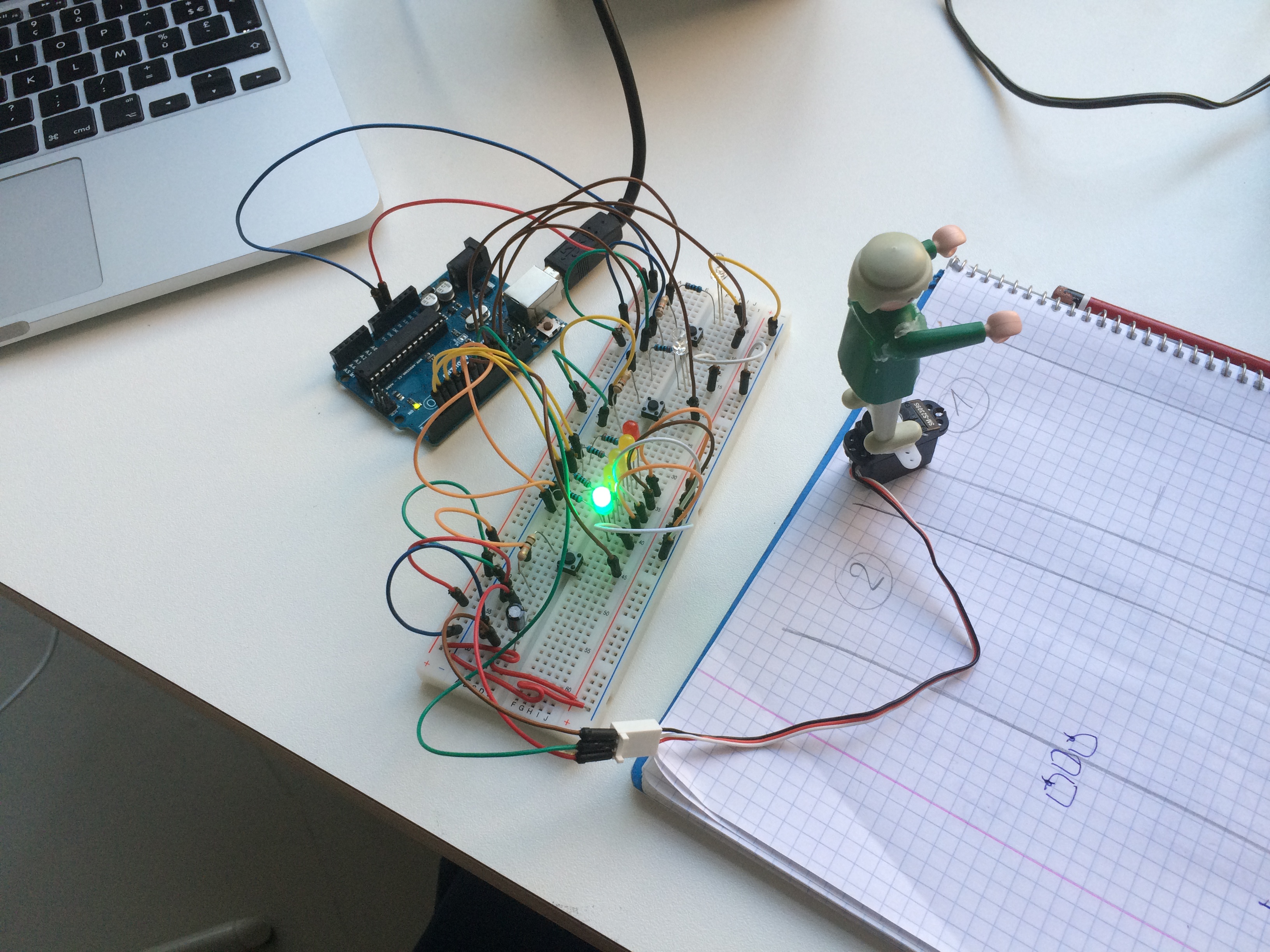

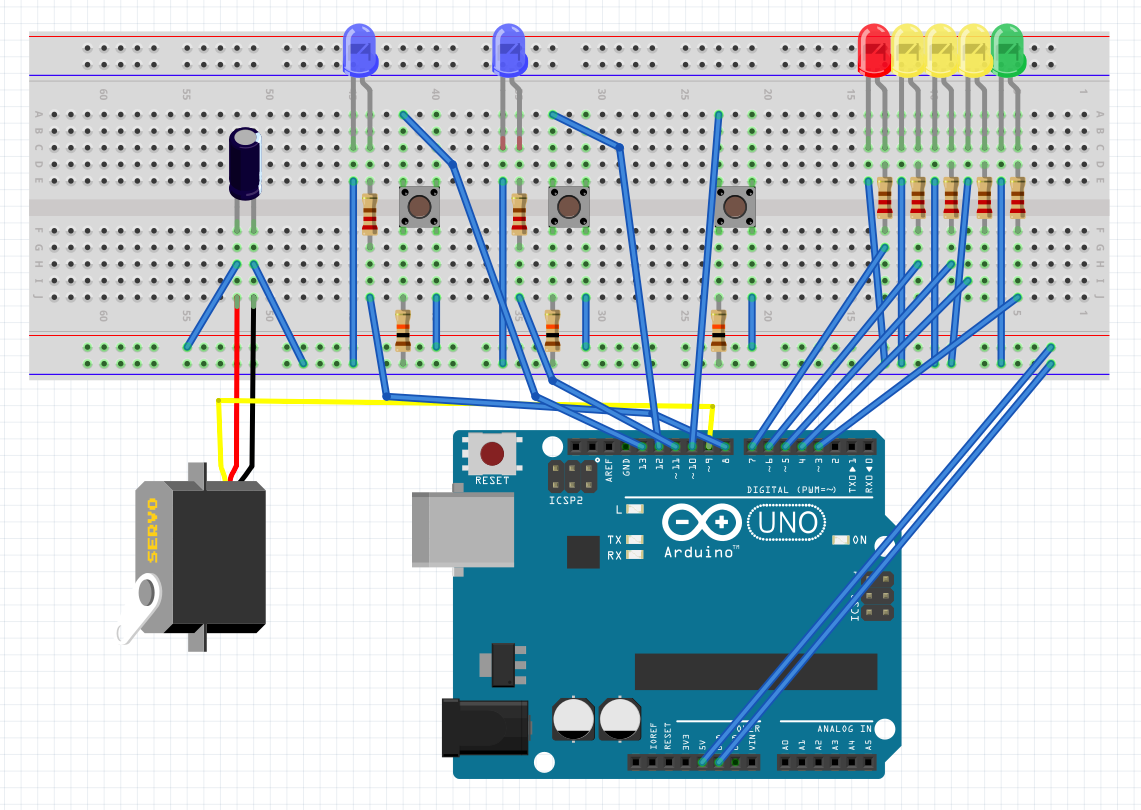

- Zie onderstaand schema voor de verbindingen:
- De condensator (47uF) zit er tussen zodat de servo wat spanningreserve heeft als die moet bewegen. Als je de arduino rechtstreeks via usb aan je computer hangt, durft die soms wel eens te resetten omdat dan alle spanning wegvalt als de servo moet bewegen.
- Download en installeer de Arduino software.
- verbindt de Arduino en laad de code op: https://raw.githubusercontent.com/nerdlandbe/racebaan/master/racebaan.ino
- Mocht je in een fablab passeren of een lasercutter hebben, dan kan je met volgend ontwerp de behuizing snijden voor je arduino: https://raw.githubusercontent.com/nerdlandbe/racebaan/master/racebaan.svg. Dit doosje is gemaakt met de geweldige plugin voor inkscape: Tabbed Box Maker

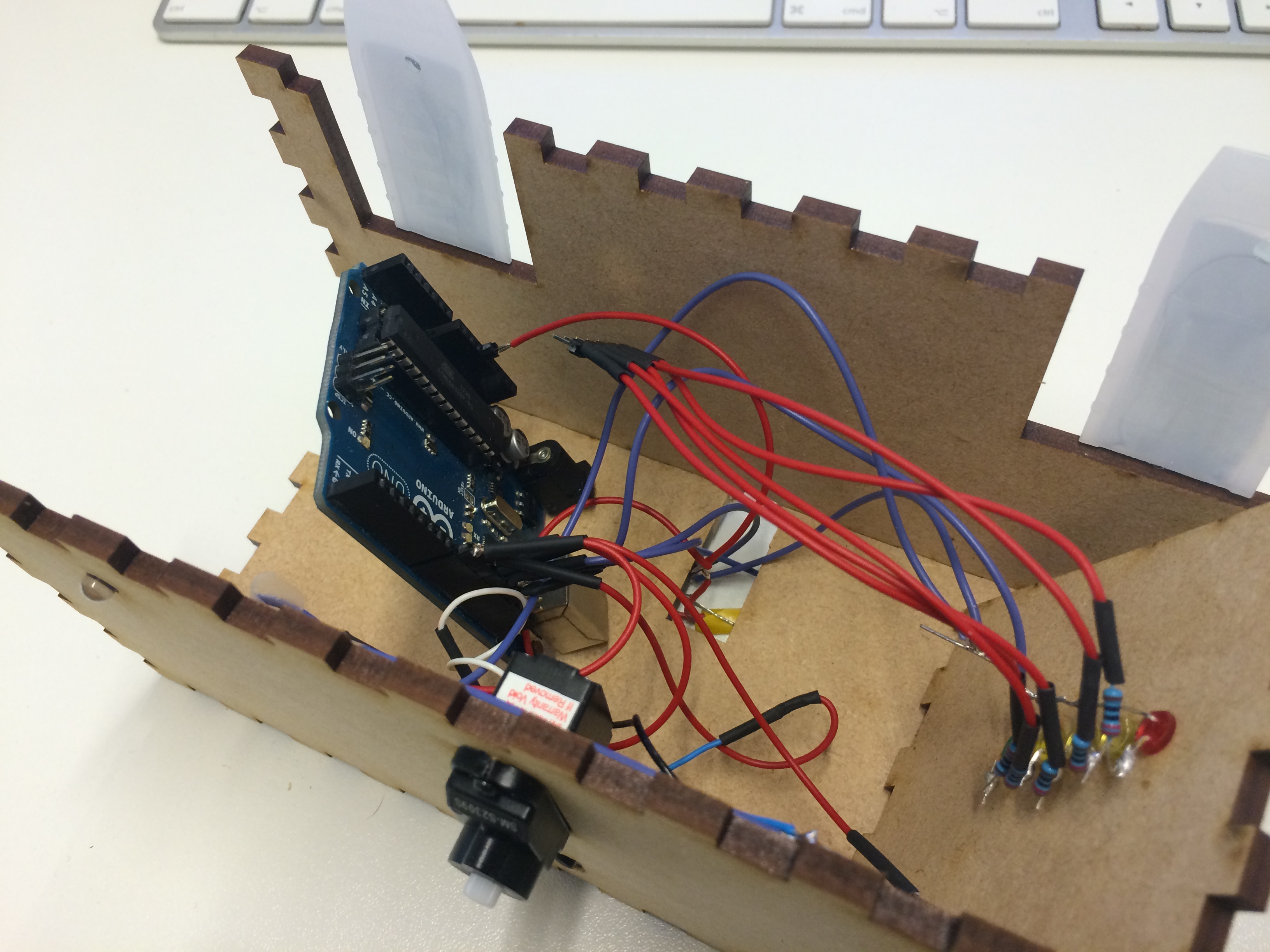

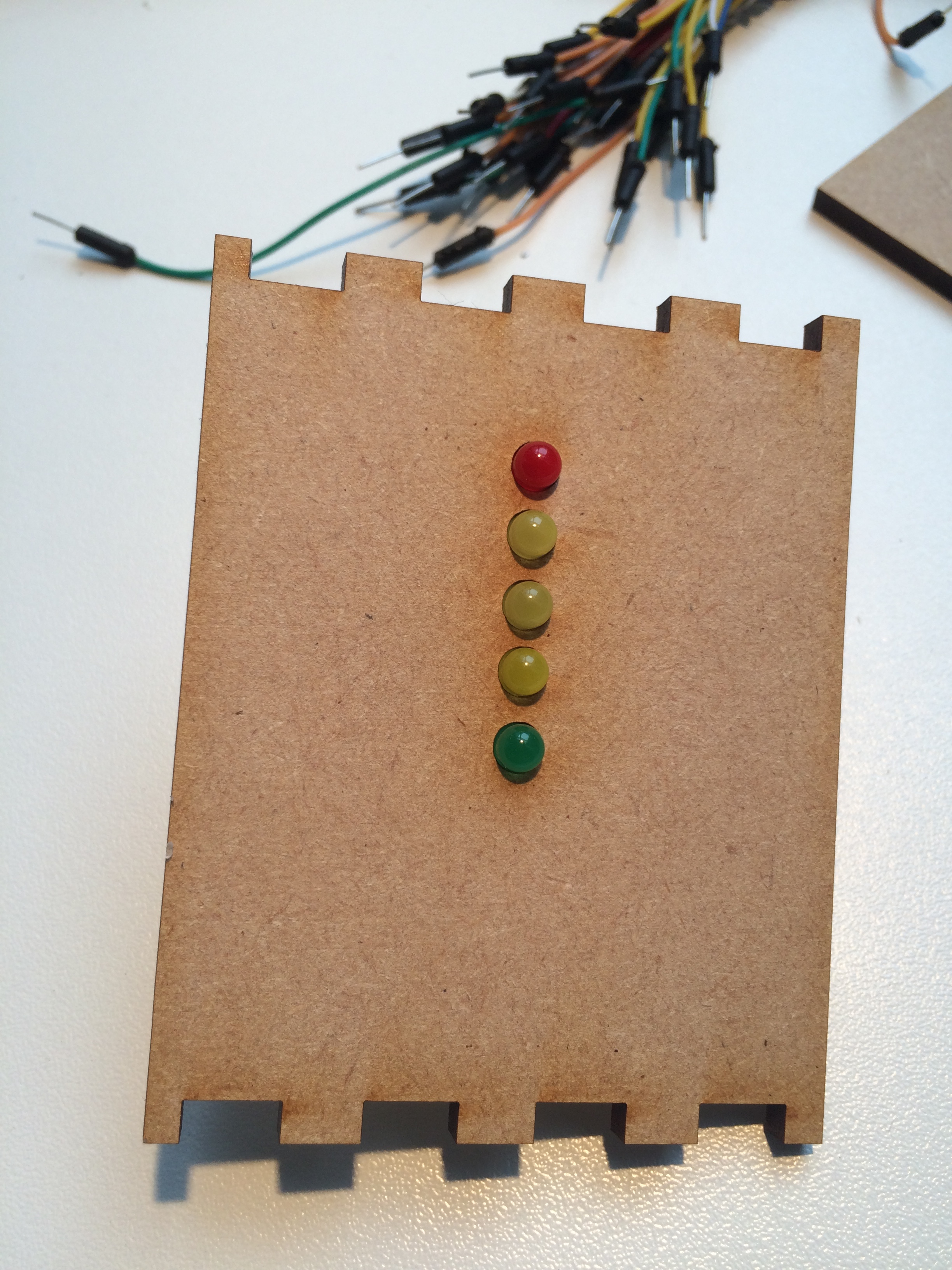

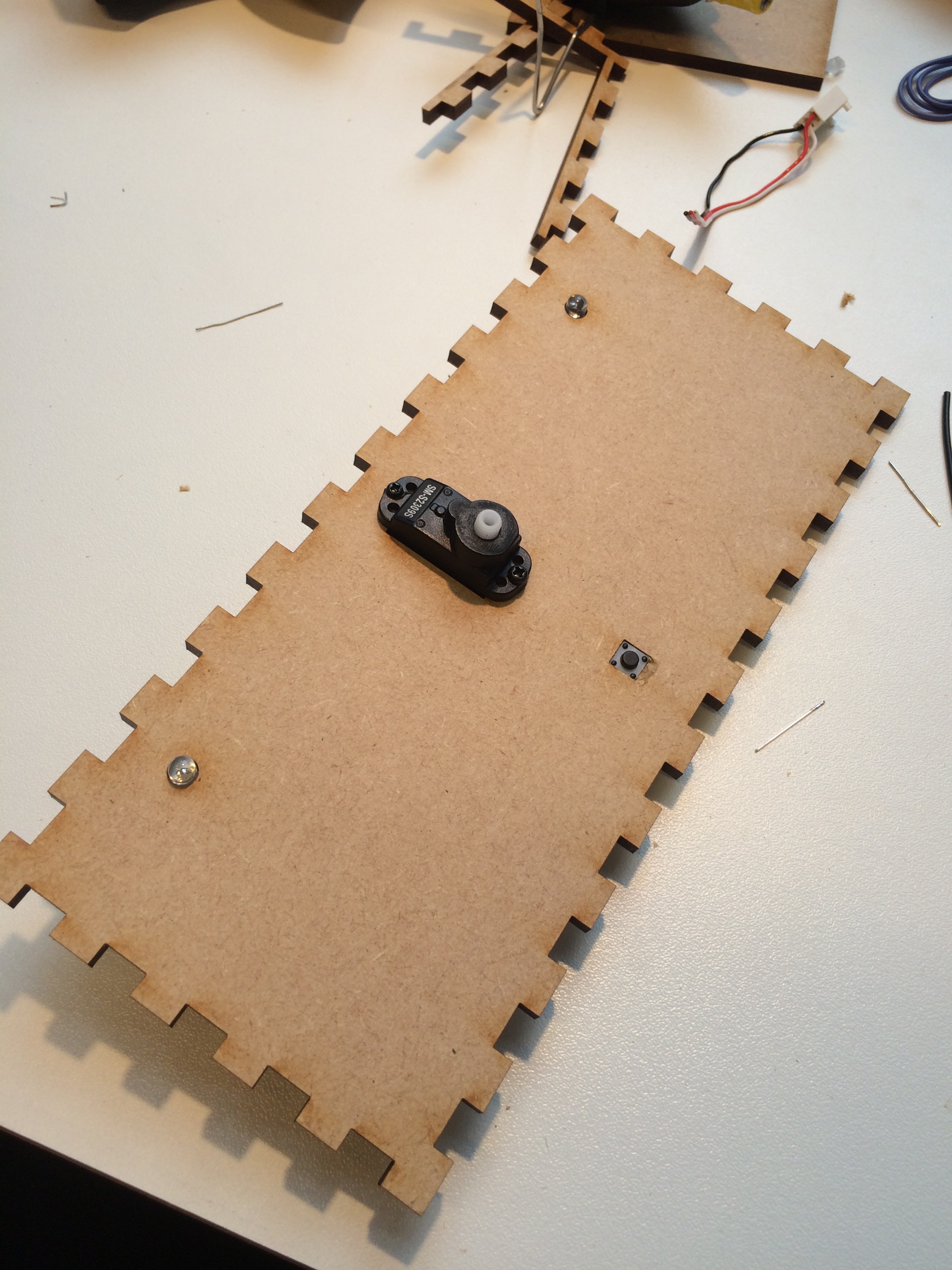

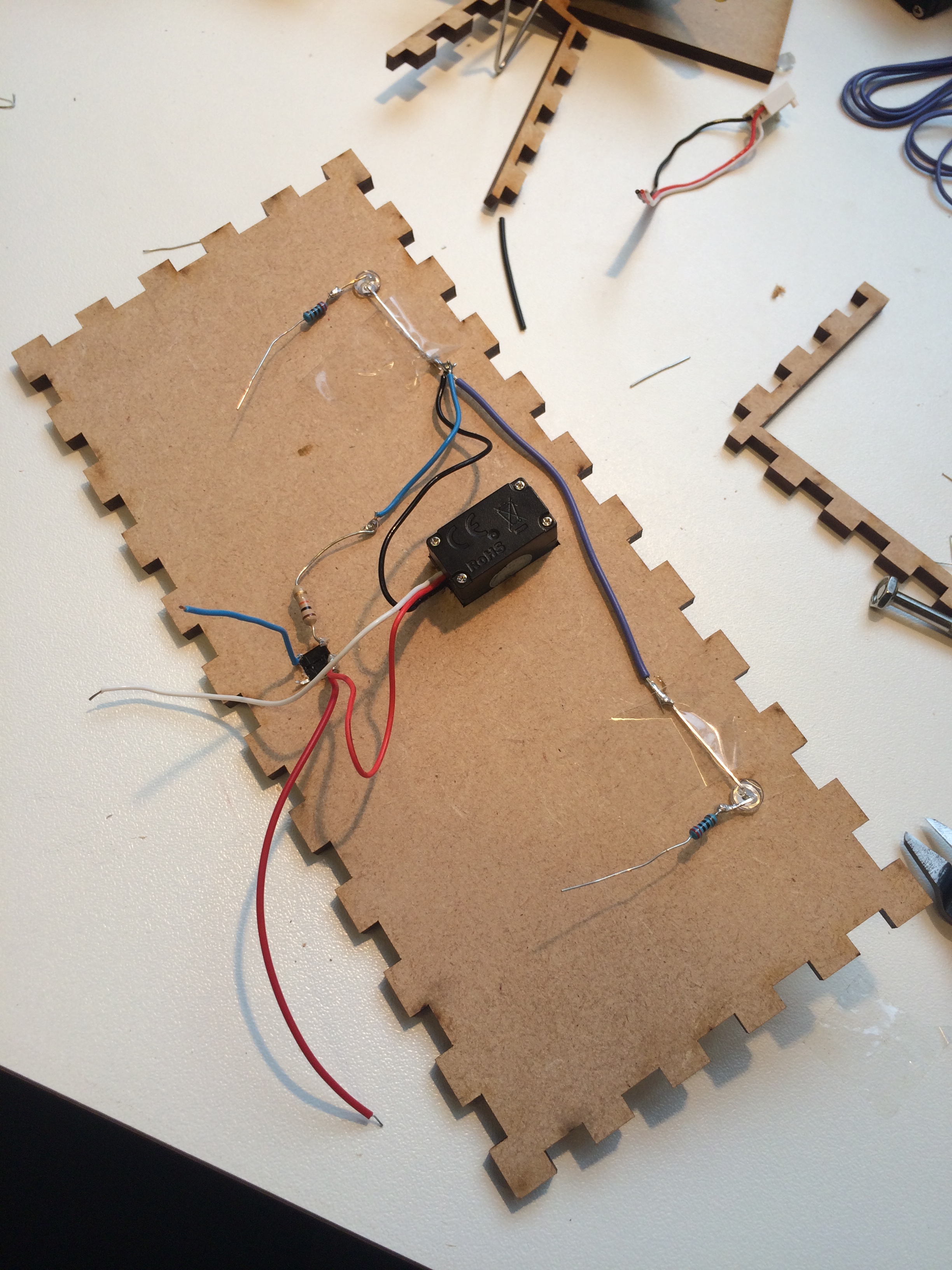

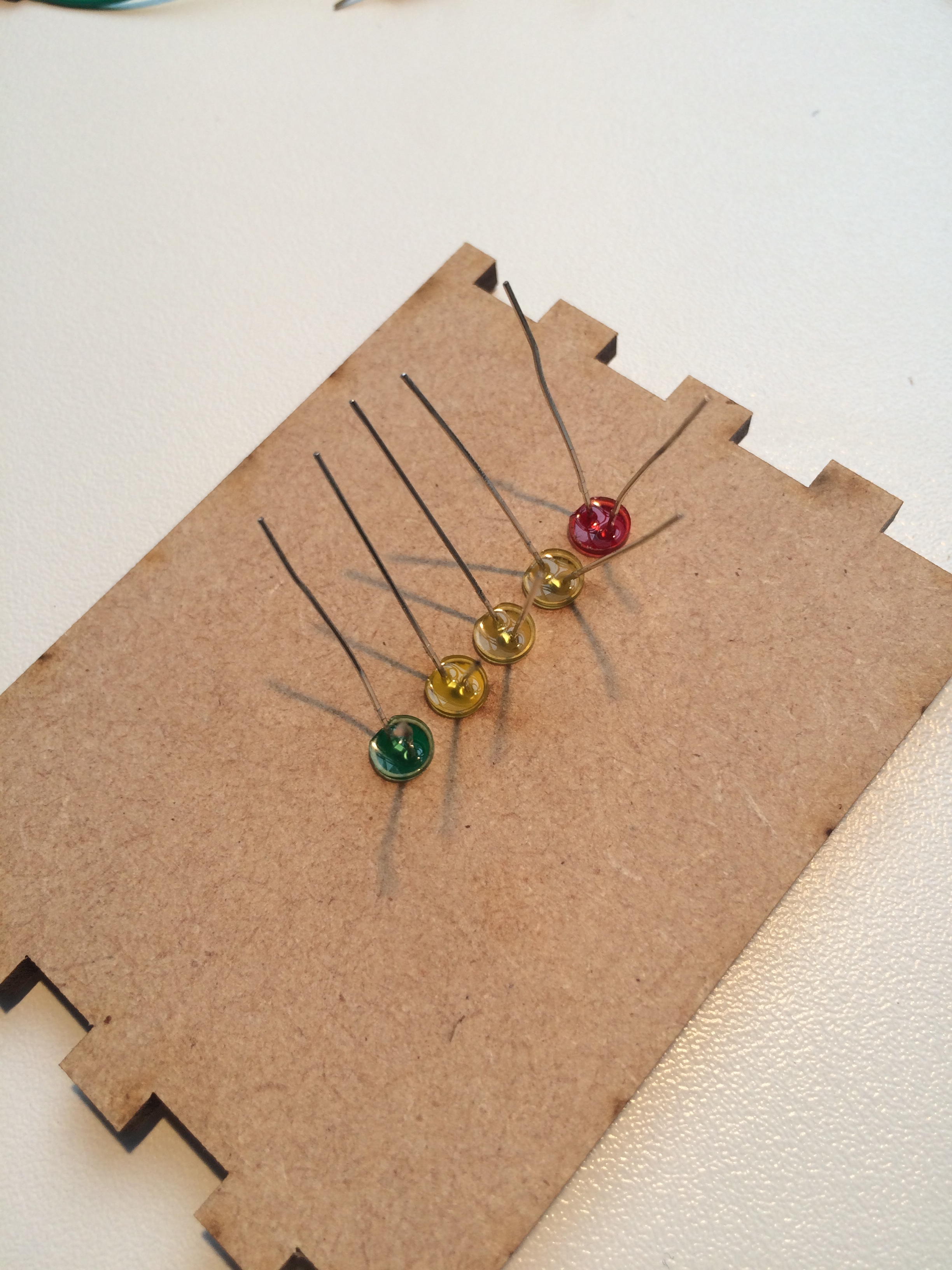

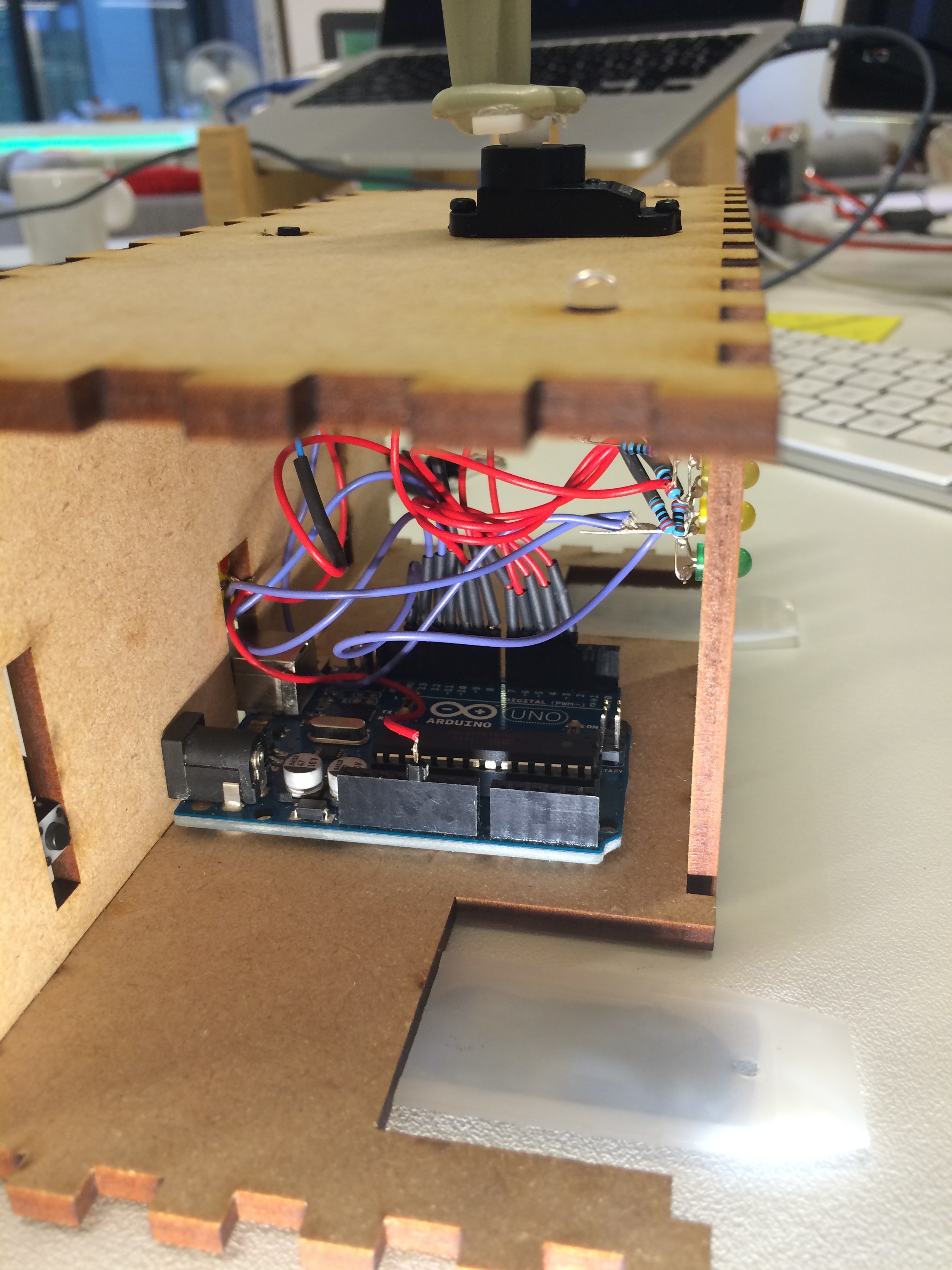

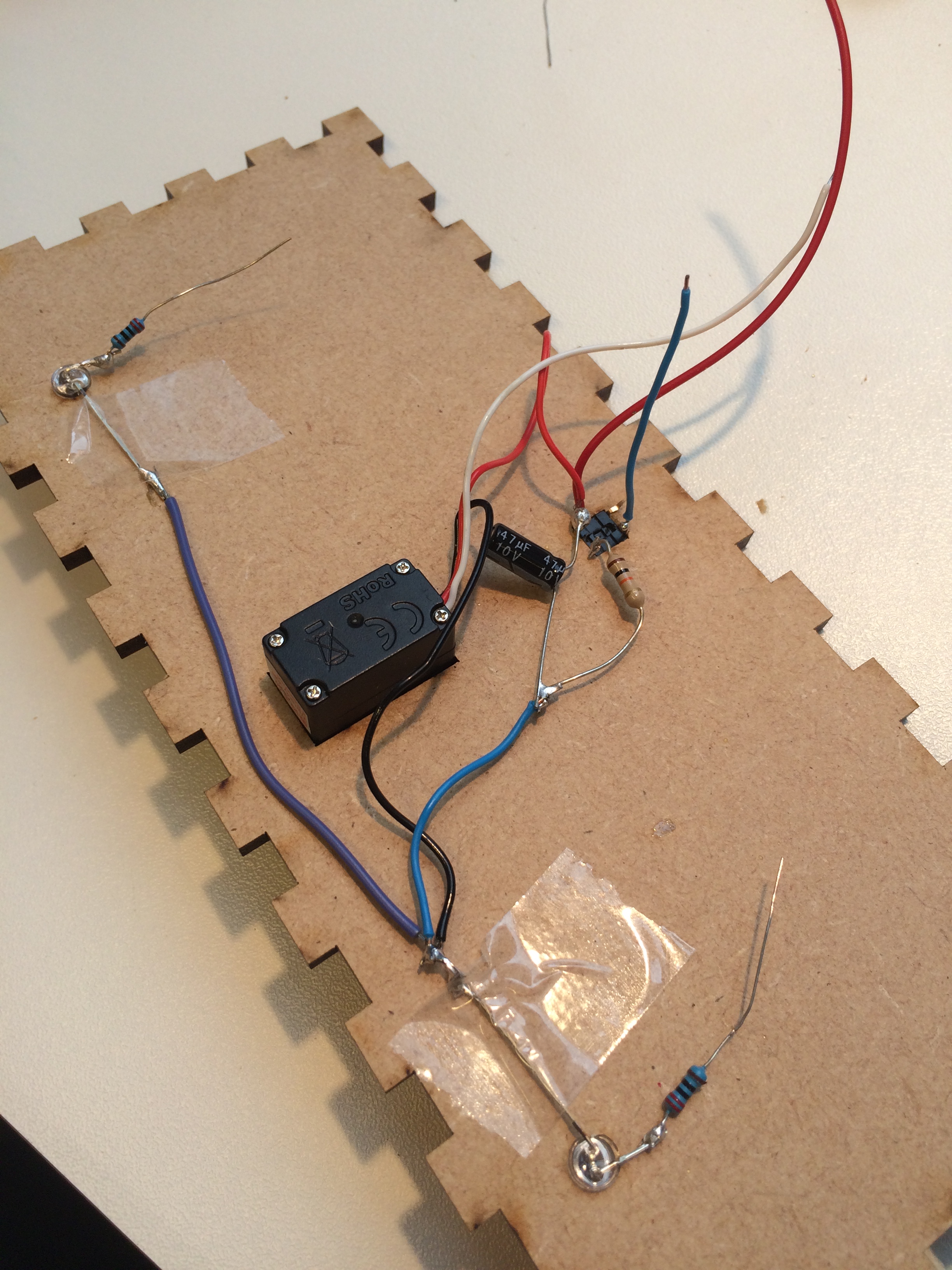

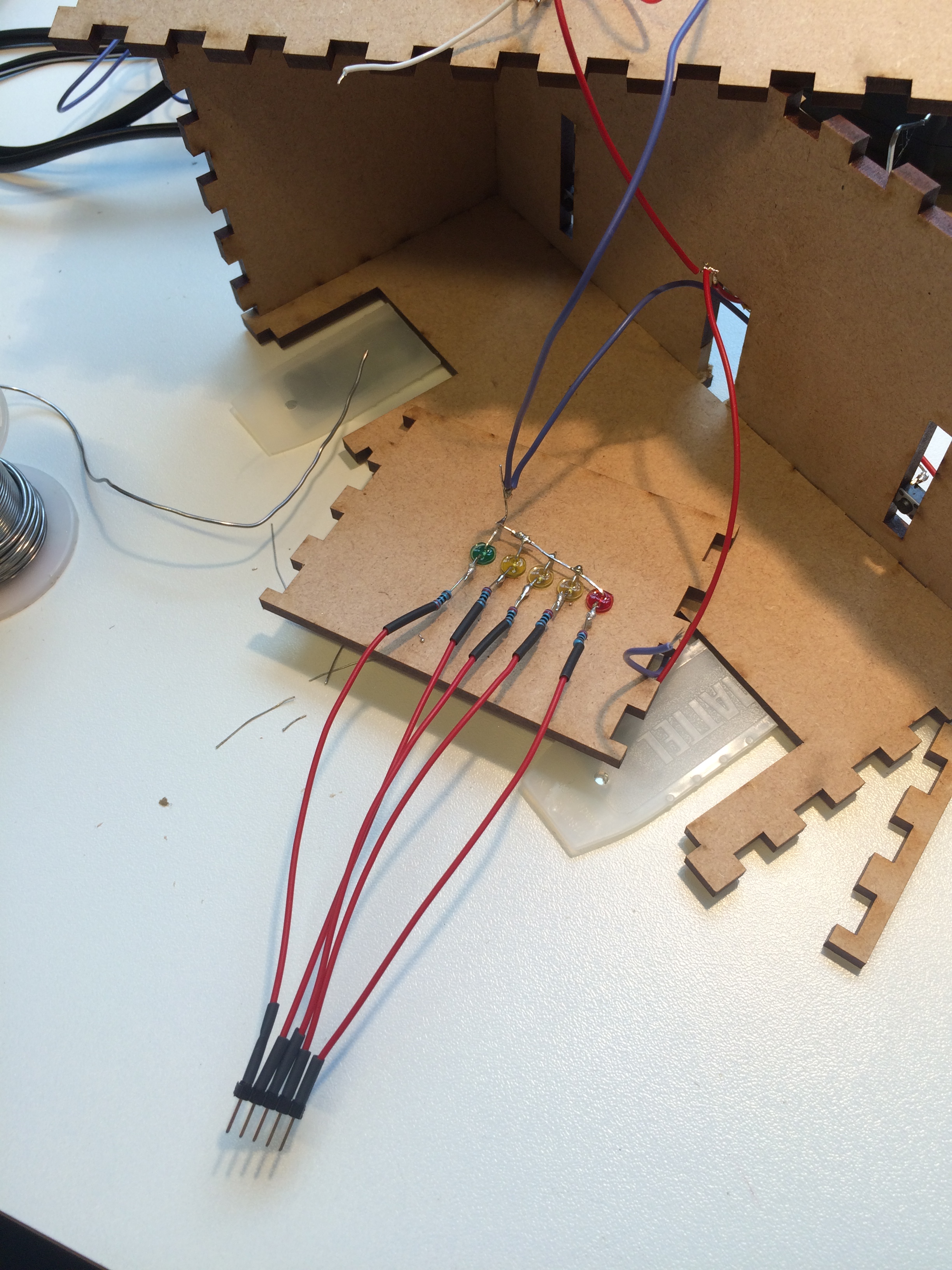

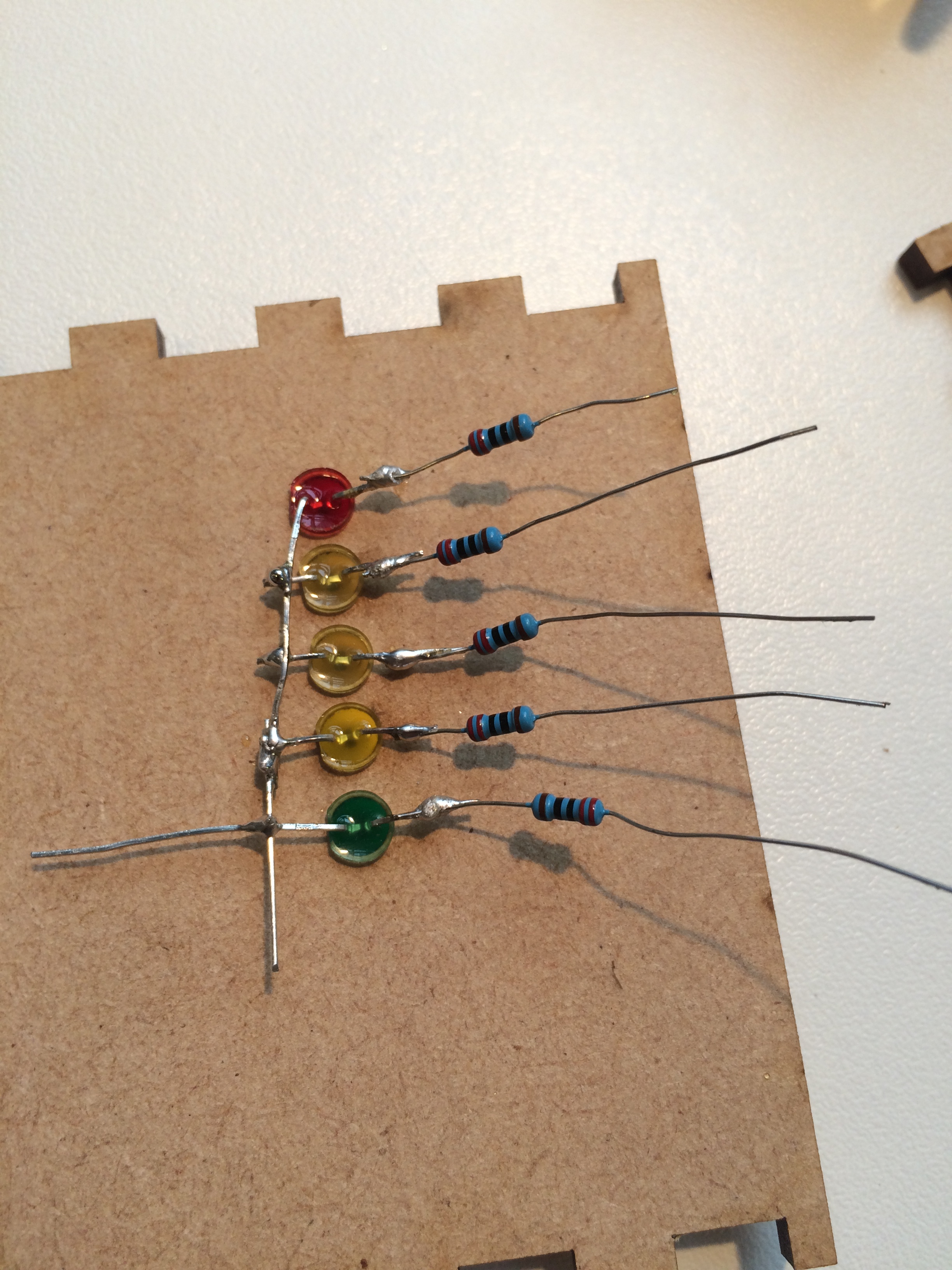

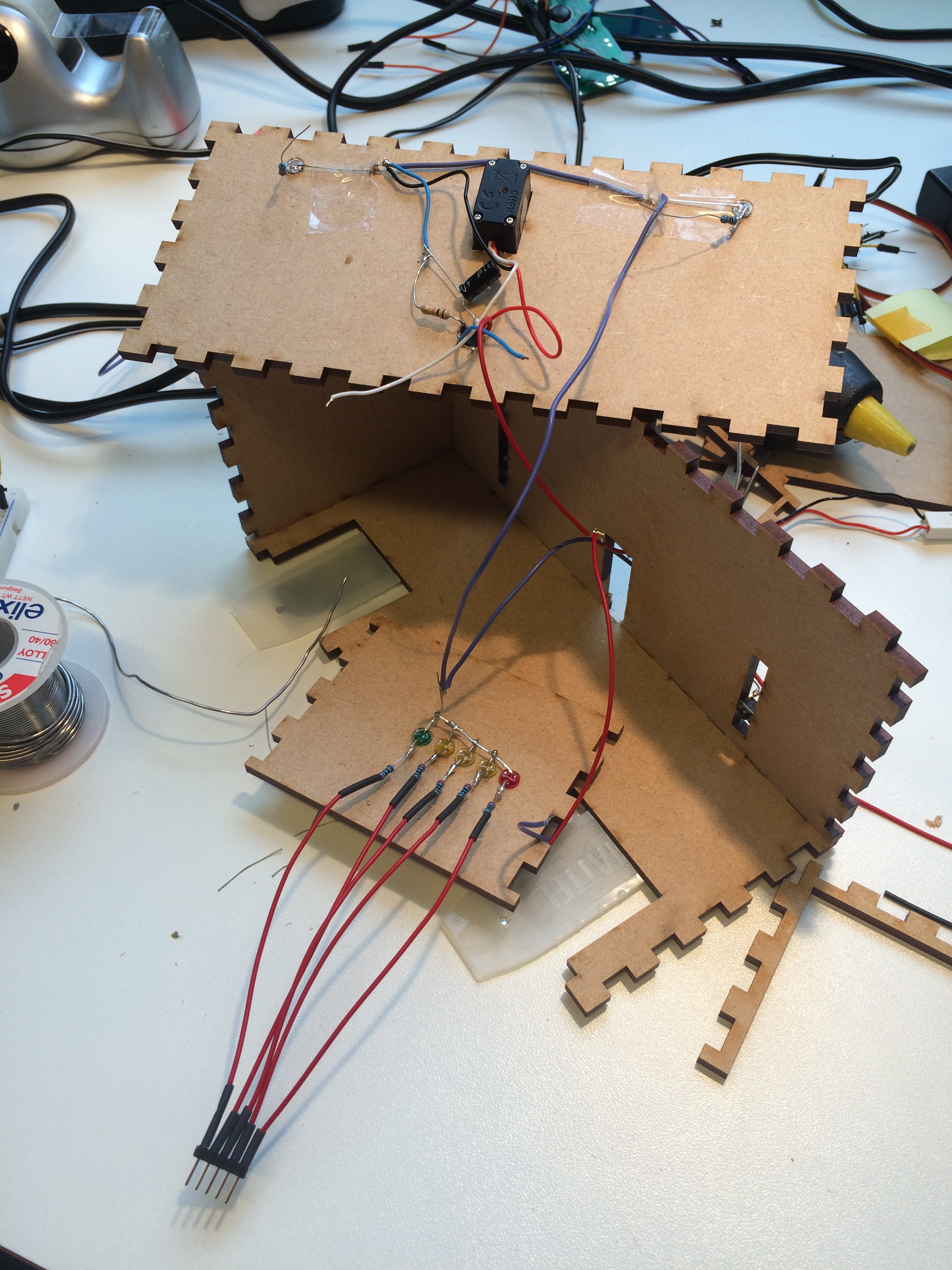

- Het in elkaar steken van de bedrading, elementen en racebaan is een beetje een gepruts.

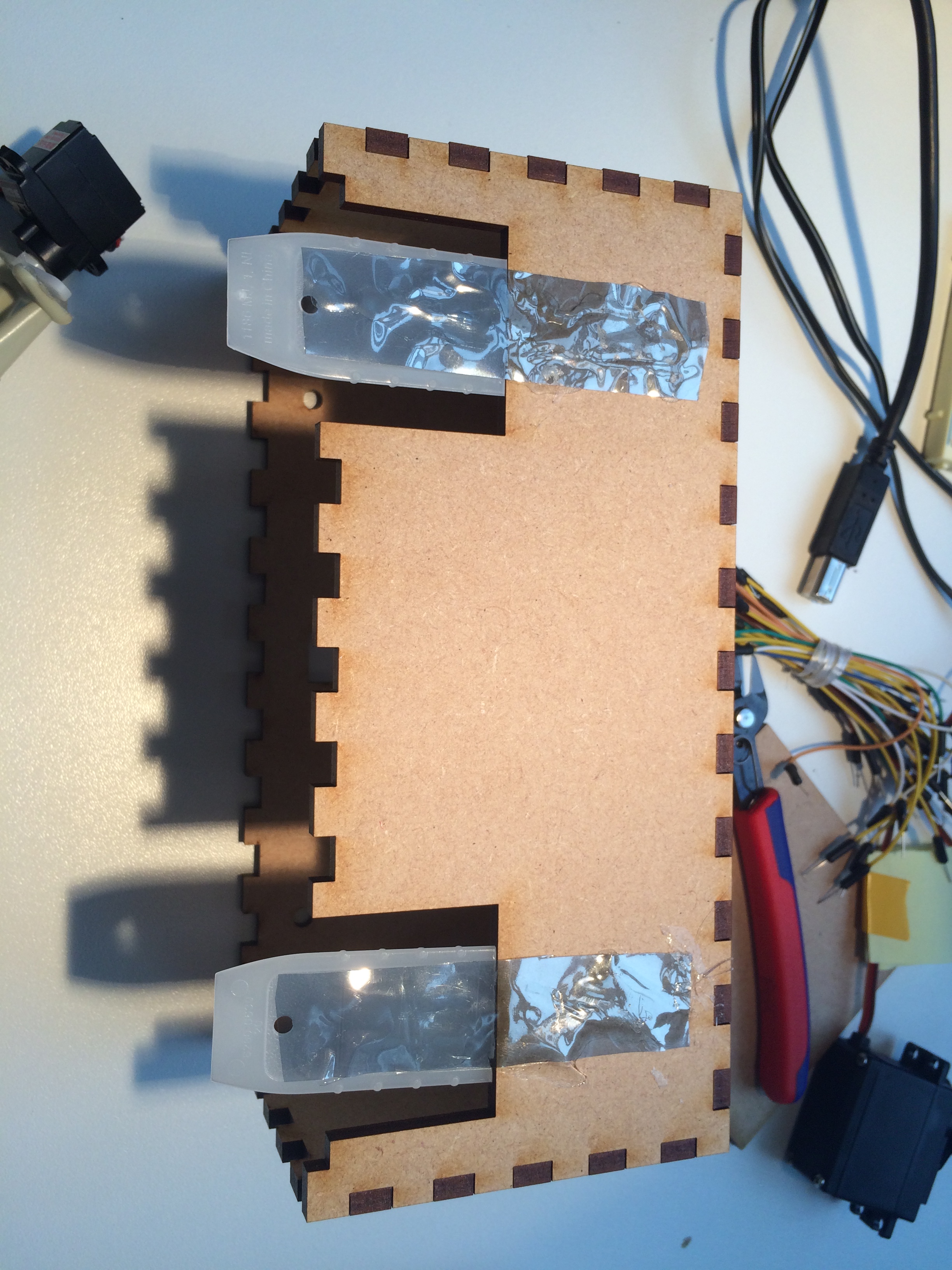

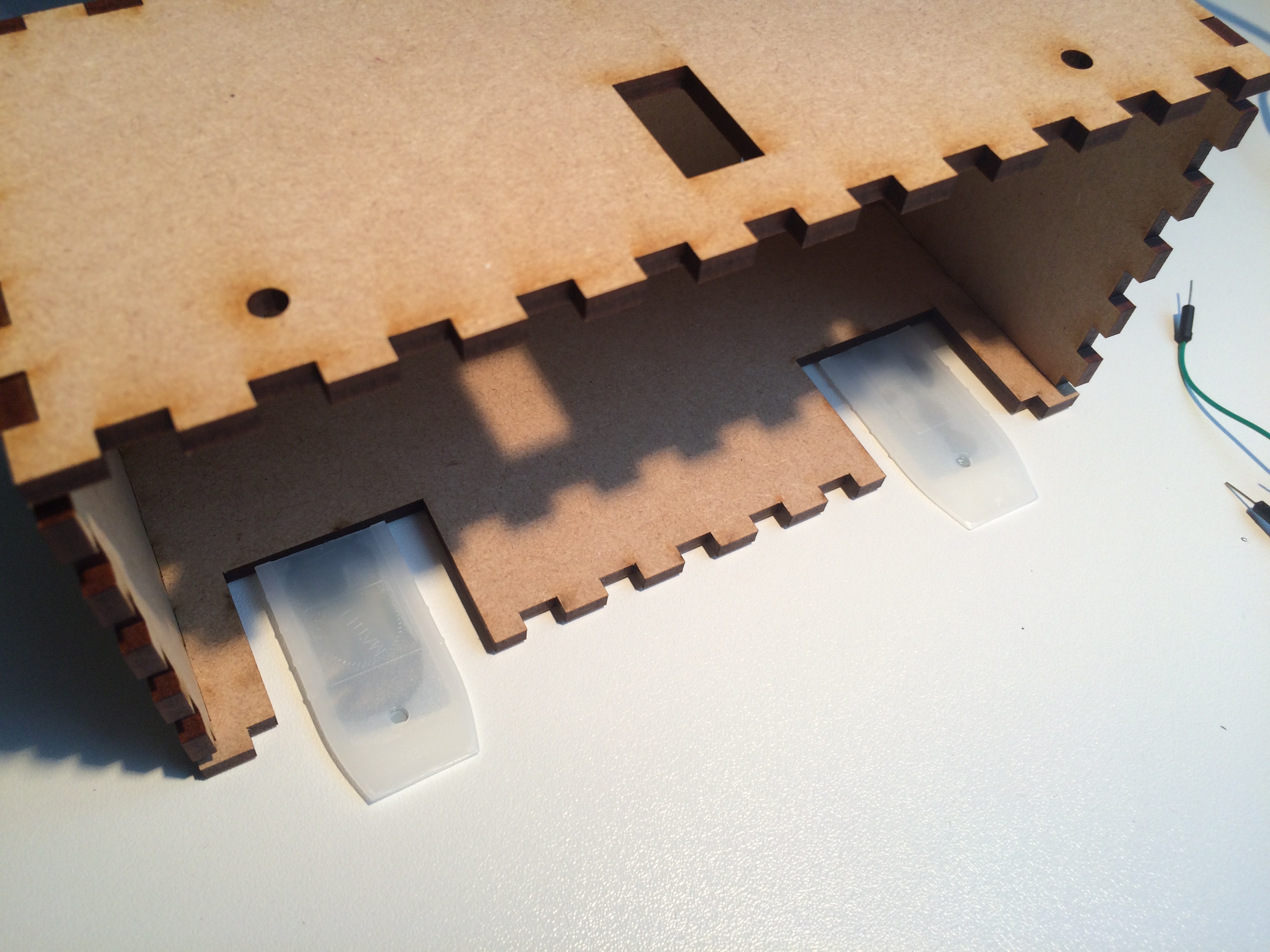

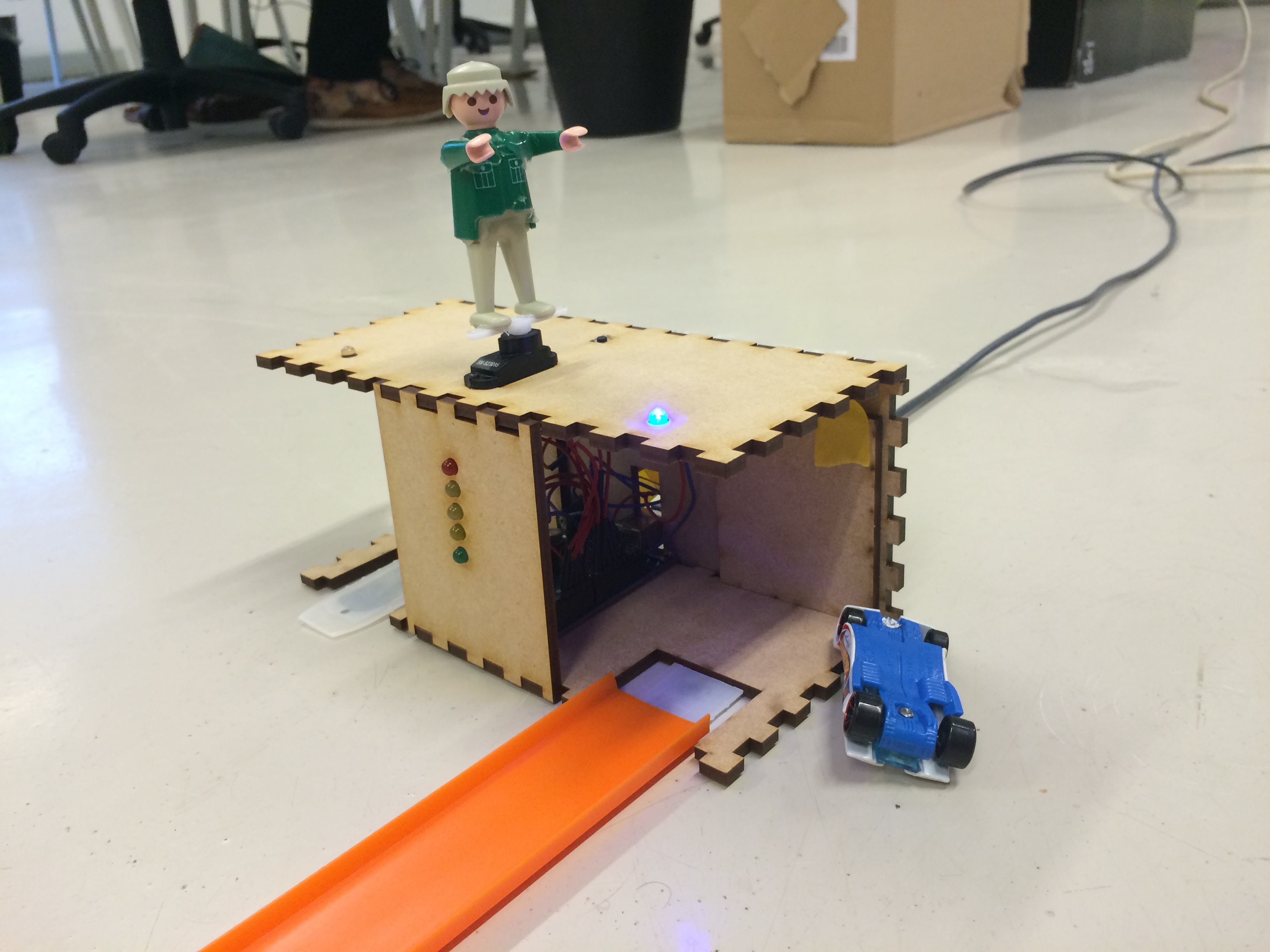

- Om de auto op de knop te laten drukken, kan je de stukken die uit de voorkant gesneden zijn, zetten:
